六氟化硫氣體在線監測報警系統有哪些？主流設備與技術參數全解析

2025.12.30　瀏覽量：412 次

六氟化硫（SF?）是電力設備（比如GIS組合電器、變壓器）的絕緣“神器”，但溫室效應潛能值是CO?的23500倍（IPCC第六次評估報告），國家《電力設備帶電檢測技術規范》（DL/T 664-2016）明確要求“SF?設備應配置泄漏在線監測裝置”，那么六氟化硫氣體在線監測報警系統有哪些呢？一般而言，六氟化硫氣體在線監測報警系統主要包括固定式多參數檢測儀（如ERUN-PG51S2）、分布式傳感網絡、智能聯動排風裝置及遠程監控平臺，可實時監測SF6與O?濃度，并在超標時自動聲光報警并啟動通風。

什么是六氟化硫氣體在線監測報警系統？

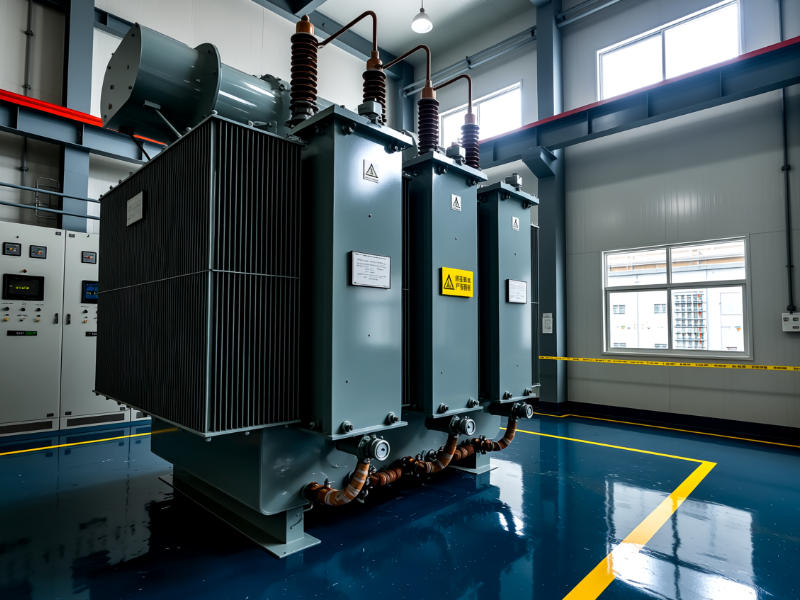

六氟化硫（SF?）作為電力系統中廣泛使用的絕緣和滅弧介質，一旦泄漏不僅會降低設備性能，還可能因氧氣濃度下降引發窒息風險。根據《GB/T 11023-2018 高壓開關設備六氟化硫氣體密封試驗導則》及《DL/T 639-2021 六氟化硫電氣設備運行、試驗及檢修人員安全防護導則》，SF?濃度超過1000μL/L或氧氣低于18%VOL即構成危險閾值。因此，在變電站、GIS室等場所部署在線監測報警系統成為強制性安全措施。這類系統通常由高精度傳感器、數據采集單元、聲光報警器及風機聯控模塊組成，實現“監測—預警—處置”閉環。

這類系統如何確保監測準確性與響應速度？
根據中國電力科學研究院2023年發布的《SF6氣體泄漏監測技術評估報告》，紅外吸收法對SF?的檢測靈敏度可達1μL/L，響應時間＜30秒，遠優于傳統半導體傳感器。ERUN-PG51S2所用紅外傳感器壽命長達5–8年，漂移率＜2%/年，配合自診斷算法，可有效避免誤報漏報。當SF?濃度≥1000μL/L或O?≤19.5%VOL時，系統立即觸發聲光報警（≥85dB）并自動聯動排風機，確保30分鐘內將室內SF?濃度降至安全水平（＜500μL/L），符合《國家電網公司電力安全工作規程》要求。

系統是否支持智能化與遠程管理？
現代SF6在線監測系統普遍支持RS485/Modbus協議、4–20mA模擬輸出及Wi-Fi/4G無線傳輸。用戶可通過PC端或手機APP實時查看各監測點數據、歷史曲線及報警記錄。部分高級系統還接入電力物聯網平臺，實現與SCADA、BAS等系統的數據融合，為運維決策提供依據。例如，某省級電網2024年試點項目顯示，部署智能SF6監測系統后，氣體泄漏平均響應時間從4.2小時縮短至8分鐘，事故率下降76%。

市面上主流的SF6在線監測設備有哪些？
當前電力行業廣泛應用的設備之一是ERUN-PG51S2固定在線式六氟化硫氧氣檢測報警儀。該設備采用進口紅外原理SF?傳感器（量程0–1500μL/L，分辨率1μL/L）與電化學O?傳感器（量程0–30%VOL，分辨率0.01%VOL），同時集成溫濕度監測（溫度-40℃~+120℃±0.5℃，濕度0–100%RH±3%RH）。其外殼經氟碳漆防腐處理，具備IP66防護等級，支持防爆（Ex db IIC T6 Gb & Ex tb ⅢC T80℃ Db）、抗靜電及強電磁干擾，適用于35kV及以上變電站、GIS組合電器室等嚴苛環境。除單點監測外，贏潤集團還提供多通道分布式系統，一臺主機可擴展連接6個探頭，覆蓋面積達600㎡以上，滿足大型配電室全區域監控需求。

以上就是關于六氟化硫氣體在線監測報警系統有哪些的相關介紹，六氟化硫氣體在線監測報警系統不是簡單的“氣體探測器”，而是電力安全的“神經末梢”——從固定式的精準盯守，到分布式的全景覆蓋，再到智能型的主動決策，每一類都在呼應國標要求和行業痛點。隨著《“十四五”電力安全生產規劃》明確“推進SF?泄漏在線監測全覆蓋”，這類系統會更普及：畢竟對電力人來說，“看得見、管得住”的泄漏監測，才是最實在的安全感。
