電廠汽水系統的pH在線監測看似基礎，實際操作中卻是讓不少運行維護人員頭疼的難題。在實際使用中，高純水的pH計測量常出現電極響應遲緩、讀數漂移、對樣水流速敏感、電極壽命短等問題。一個看似簡單的pH探頭，背后涉及電化學、流體力學和材料科學的交叉。在線PH計在電廠水汽系統中的測值不準，根源往往不在儀表本身，而在于選型環節忽視了高純水的特殊性。


一、問題的本質：高純水pH測量為什么格外難？


高純水（電導率通常低于10μS/cm）中離子含量極低，溶液幾乎不具備緩沖能力。這一特性直接帶來三重干擾：


液接電位的波動。 參比電極內的KCl電解液會持續向水樣中滲出，在高純水中，這種滲出的電解質足以改變電極周邊局部的離子濃度分布，使液接電位隨流速、壓力變化而漂移，測量值跟著跳動。這也是為什么調節取樣閥門流量，pH顯示值會明顯變化的原因。


低電導率引發的靜電與極化干擾。 高純水近似絕緣體，流動過程中容易產生靜電荷積累，對高阻測量回路造成干擾。同時，普通玻璃電極的敏感膜電阻在低離子強度溶液中顯著升高，導致響應遲緩、讀數不穩。


溫度補償?shù)膹?fù)雜性。 高純水的pH值受溫度影響遠大于普通水樣，標準ATC功能僅補償電極斜率變化，無法修正純水本身解離常數隨溫度的變化，測量誤差可達0.2~0.3pH。


DL/T 1201-2013《發電廠低電導率水pH在線測量方法》明確規定了低電導率流動水樣pH在線測量的設備要求和取樣控制條件，適用電導率低于100μS/cm、pH值3~11的水樣。這一行業標準由西安熱工研究院主要起草，正是針對上述特殊工況的技術回應。


二、電極選型的三個關鍵要點


要點一：敏感膜材質——低阻抗是基礎門檻


普通pH電極的敏感玻璃膜在25℃時電阻約100MΩ，當測量電導率低于10μS/cm的高純水時，膜電阻會進一步升高，導致信號衰減和噪聲增大。高純水測量必須選用低阻抗玻璃電極，標稱電阻應低于150MΩ（25℃），優選50MΩ以下的產品。低阻抗膜在低離子強度溶液中仍能保持較快的響應速度和穩定的信號輸出，這是高純水pH測量準確性的硬件基礎。


要點二：參比電極結構——液接界設計決定穩定性


參比電極的設計直接關系到液接電位的穩定程度。高純水pH電極應具備以下特征：


液接界的形式同樣關鍵。傳統陶瓷芯液接界在高純水中容易因KCl結晶或樣品中微量雜質而堵塞，導致參比電位漂移。建議選擇環形四氟鹽橋或可更換式液接界設計，便于維護且流通特性更優。


要點三：系統集成設計——流速控制與溫度補償不可分割


高純水pH測量不僅是電極的問題，更是一個系統問題。必須配套專用流通池和流量控制裝置，將樣品流速穩定在100~200mL/min范圍內。流速過高會加劇靜電干擾，流速過低則參比液滲出積累，兩者均會導致測量偏差。


在溫度補償方面，高純水pH測量需要同時處理兩種溫度效應：一是電極斜率的能斯特方程修正，二是純水中性點pH隨溫度的變化。優質儀器應內置針對低電導率水樣的專用溫度補償算法。


三、產品方案參考


從系統配置角度出發，滿足上述要求的pH在線檢測儀需在傳感器精度、信號傳輸和流路控制三個層面形成完整方案。


傳感器端，需具備高精度和穩定性基礎——測量范圍覆蓋0~14.00pH，精度達±0.02pH，分辨率0.01pH。殼體采用POM與鈦合金復合材質，防護等級達IP68，耐受最大3bar操作壓力。內置溫度傳感器，通過RS485數字信號輸出并支持Modbus協議，數字傳輸在低電導率環境中抗干擾能力優于傳統模擬信號。


控制器端，集成高阻前置放大器，輸入阻抗匹配高純水測量回路特性。多參數同屏顯示pH值、溫度值及繼電器工作狀態，輸出信號可軟件選擇0~20mA或4~20mA，供電支持85~265VAC或9~36VDC兩種模式。

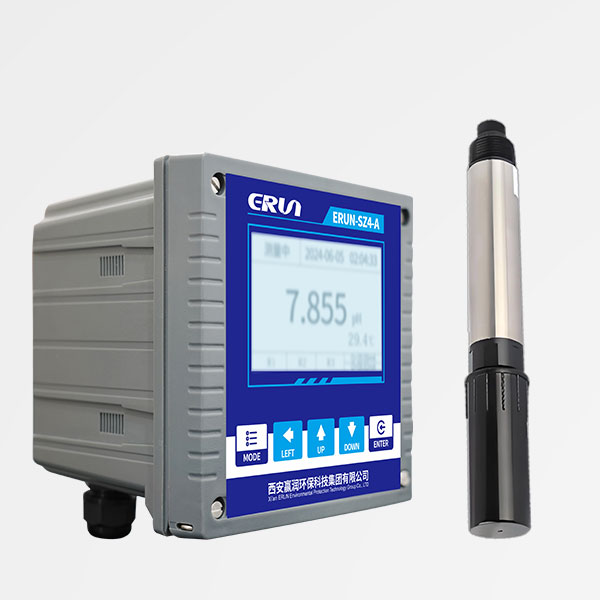

贏潤環保的ERUN-SZ4-A-B7A水質在線pH計在上述配置基礎上，出廠已完成校準，安裝時無需補充電解液即可投入運行。配合專用流通池將樣品流速控制在規范區間，整套系統從測量單元、信號處理到流路控制形成閉環，可滿足電廠鍋爐給水、凝結水、除鹽水等高純水工況的連續在線監測需求。


需要說明的是，即便選型正確，高純水pH測量仍需定期維護。電極表面結垢會導致響應遲緩，可用0.1mol/L HCl溶液定期清洗。在線PH計的長期穩定運行依賴規范的維護制度，在線儀表應參照DL/T 677-2018《發電廠在線化學儀表檢驗規程》進行定期校驗，以確保測量系統的長期準確性。
